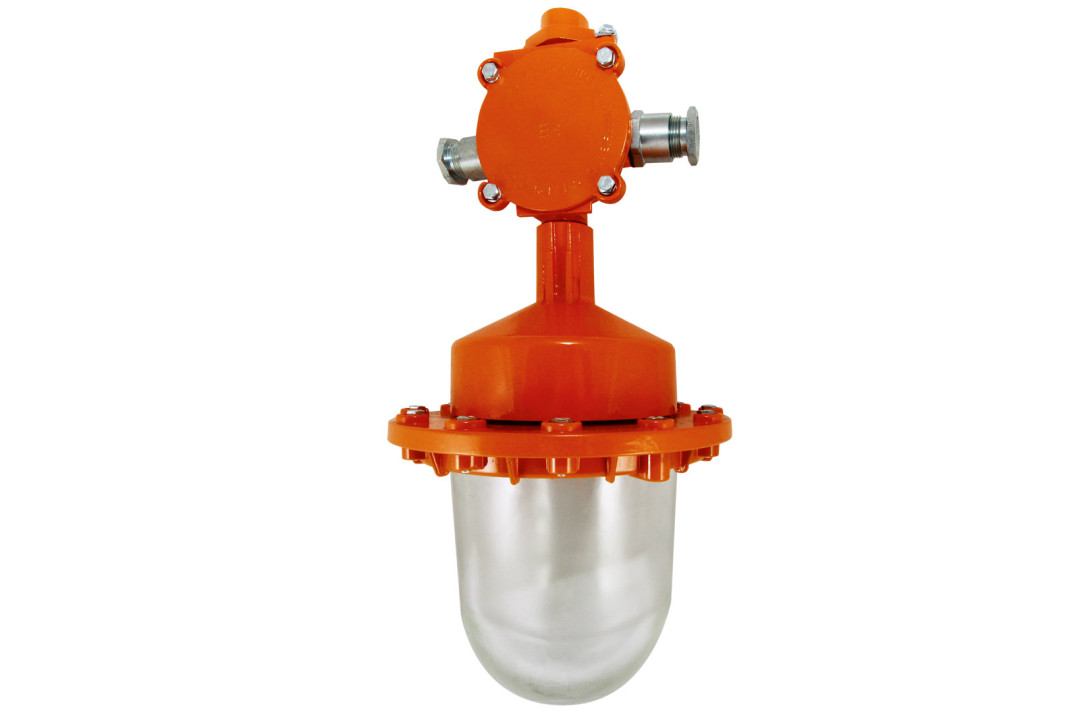

Светильник взрывозащищенный НСП 57-200-101 (В3Г-200) УХЛ1 (2 ввода, рым-болт) 1ExdIIBT4Gb TDM

Назначение

Освещение взрывоопасных зон помещений и наружных установок согласно ТР ТС 012/2011 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах: в нефтяной, нефтеперерабатывающей, газовой, химической, цементной и других отраслях промышленности, где могут возникать взрывоопасные среды.

Материалы

Корпуса светильников и распределительных коробок изготовлены из алюминиевого сплава.
Уплотнительные кольца и сальники – резина.
Термостойкие монтажные провода.
Керамический патрон с боковым вводом проводов.
Плафон из боросиликатного стекла.

Конструкция

Светильники состоят из трех элементов: ламповый узел, вводное устройство и плафон.
Вводное устройство и ламповый узел связаны между собой резьбовым взрывозащитным соединением, термостойкой изоляционной прокладкой и специальной шайбой. Камеры вводного устройства и лампового узла при сборке дополнительно стопорятся винтом.
Плафон состоит из прочного термостойкого стекла, верхнего и нижнего фланцев, представляя собой неразъемное герметизированное соединение с помощью компаунда. Плафон связан с ламповым узлом резьбовым взрывозащитным соединением. В собранном состоянии плафон фиксируется в корпусе специальным стопорным винтом.

Преимущества

Оболочка способна выдержать давление взрыва и исключить передачу взрыва в окружающую среду.
Все элементы конструкции светильников изготовлены из высококачественных современных материалов, устойчивых к коррозии.
Высокая степень защиты источника света и аппаратуры управления обеспечивают длительный срок службы светильников.

Возможна установка защитной решетки.
Различные способы установки:


подвесной на трубу дюйма,
рым-болт или на кронштейн,

настенный (для светильников ДБП 09).
Возможность транзитного монтажа при комплектации транзитной коробкой.
