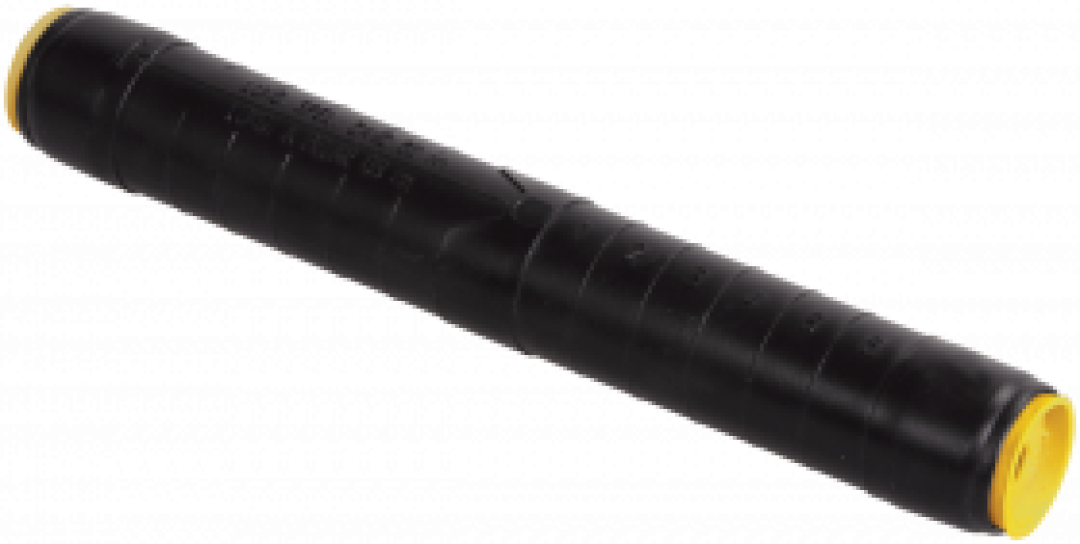

Гильза изолированная нулевая ГИН 50 (MJPT 50N) ИЭК

Гильзы ГИН для проводов несущей нейтрали служат для механического и электрического соединения проводов нейтрали в системах СИП с несущей нейтралью. Применимы для алюминиевых многопроволочных проводов; определенному сечению провода соответствует определенный цвет герметизирующего кольца. Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность алюминия от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям. Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют 95% прочности несущей нейтрали.
SmartLine 1.12 - плагин для проектирования линий электропередачи 0,4 кВ
Гильзы ГИН для проводов несущей нейтрали служат для механического и электрического соединения проводов нейтрали в системах СИП с несущей нейтралью.
Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют 95% прочности несущей нейтрали.
Технические характеристики
Диапазон напряжения: До 1 кВ
Сечение СИП правая часть: 50.0 мм
Сечение СИП левая часть: 50.0 мм
Цвет правого герметизир кольца: Желтый
Цвет левого герметизир кольца: Желтый
Длина: 175.0 мм
Наруж диаметр: 25.0 мм
Внутр диаметр 1: 9.0 мм
Внутр диаметр 2: 9.0 мм
Вес: 0.08 кг
Диапазон рабочих температур: -50...+60 °C
Назначение или область применения: Для проводов несущей нейтрали
Тип матрицы для оперсовки гильз: Е173
