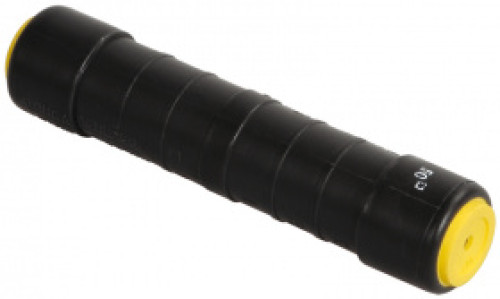

Гильза изолированная фазная ГИФ 95-50 (MJPT 95-50) ИЭК

Гильзы ГИФ для проводов несущей нейтрали служат для механического и электрического соединения фазных проводов в системах СИП с несущей нейтралью. Применимы для алюминиевых многопроволочных проводов; определенному сечению провода соответствует определенный цвет герметизирующего кольца. Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность алюминия от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям. Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют 60% прочности несущей нейтрали.
SmartLine 1.12 - плагин для проектирования линий электропередачи 0,4 кВ
Гильзы ГИФ для проводов несущей нейтрали служат для механического и электрического соединения фазных проводов в системах СИП с несущей нейтралью.
Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют 60% прочности несущей нейтрали.
Технические характеристики
Диапазон напряжения: До 1 кВ
Сечение СИП правая часть: 50.0 мм
Сечение СИП левая часть: 95.0 мм
Цвет правого герметизир кольца: Серый
Цвет левого герметизир кольца: Желтый
Длина: 98.0 мм
Наруж диаметр: 22.0 мм
Внутр диаметр 1: 12.2 мм
Внутр диаметр 2: 9.0 мм
Вес: 0.05 кг
Диапазон рабочих температур: -50...+60 °C
Назначение или область применения: Для магистральных фазных проводов
Тип матрицы для оперсовки гильз: Е173
