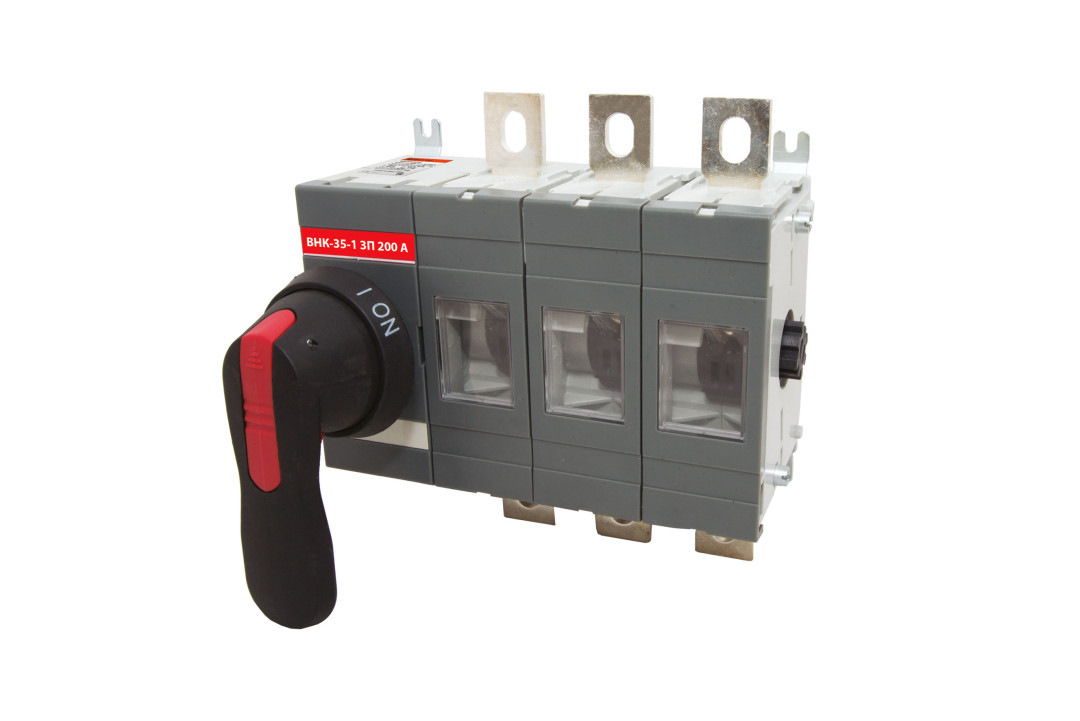

Рубильник ВНК-35-1 3П 200А с установленной фронтальной ручкой управления TDM

Назначение

Неавтоматическая коммутация силовых электрических цепей с номинальным напряжением до 690 В переменного тока и до 440 В постоянного тока в устройствах распределения электрической энергии.
Могут быть использованы в качестве главных и аварийных выключателей.

Применение

Промышленные и коммерческие объекты недвижимости.
Инфраструктурные объекты.
Жилые дома.

Структура условного обозначения

Материалы

Контакты выполнены из высококачественной меди с гальваническим покрытием.
Корпус и детали выполнены из пластика, не поддерживающего горение.

Конструкция

Рубильник состоит из полюсных блоков и блока управления, стянутых винтами и сообщающихся между собой при помощи зубчатых шестерней.


Основными узлами полюсного блока являются неподвижные контакты, дугогасительные камеры и блок подвижных контактов с зубчатой шестерней. В верхней и нижней части полюсного блока установлены неподвижные ножевые контакты и компактные дугогасительные камеры. В центральной части находится блок подвижных контактов, с одной стороны которого находится шестерня, а с другой – приемная часть для шестерни соседнего полюсного блока. Подвижные контакты расположены по центру блока.


Включение и отключение аппарата производится с помощью фронтальной рукоятки, устанавливаемой либо непосредственно на аппарат, либо на дверцу шкафа при помощи переходника. Фронтальная рукоятка вращает вал управления, на котором закреплены пружины механизма мгновенного действия и зубчатая передача, перемещающая ось управления с шестернями.



Преимущества

Широкий диапазон рабочих токов Ie (160-1250 А).
Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия). Этим обеспечивается мгновенное и одновременное замыкание контактов всех полюсов.
Преобразование из 3-х полюсного в 4-х полюсный рубильник ВНК, при помощи дополнительного силового полюса http://www.tdme.ru/product/nizvolobor/3485/#.
На фронтальной части полюсного блока имеется прозрачная крышка, позволяющая наблюдать за положением контактов.
Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.
Исполнения c выносной и установленной фронтальной рукояткой.
Специальная форма корпуса для дополнительного охлаждения контактной группы.



Комплектация

Для ВНКхх-1:


Рубильник – 1 шт.
Болт с гровером и шайбой – 6 шт.
Руководство по эксплуатации. Паспорт – 1 шт.
Упаковка (коробка) – 1 шт.
Для ВНКхх-2:


Рубильник – 1 шт.
Болт с гровером и шайбой – 6 шт.
Болт с креплением рукоятки с гровером и шайбой – 2 шт.
Переходник 185 мм – 1 шт.
Выносная рукоятка управления – 1 шт.
Руководство по эксплуатации. Паспорт – 1 шт.
Упаковка (коробка) – 1 шт.
