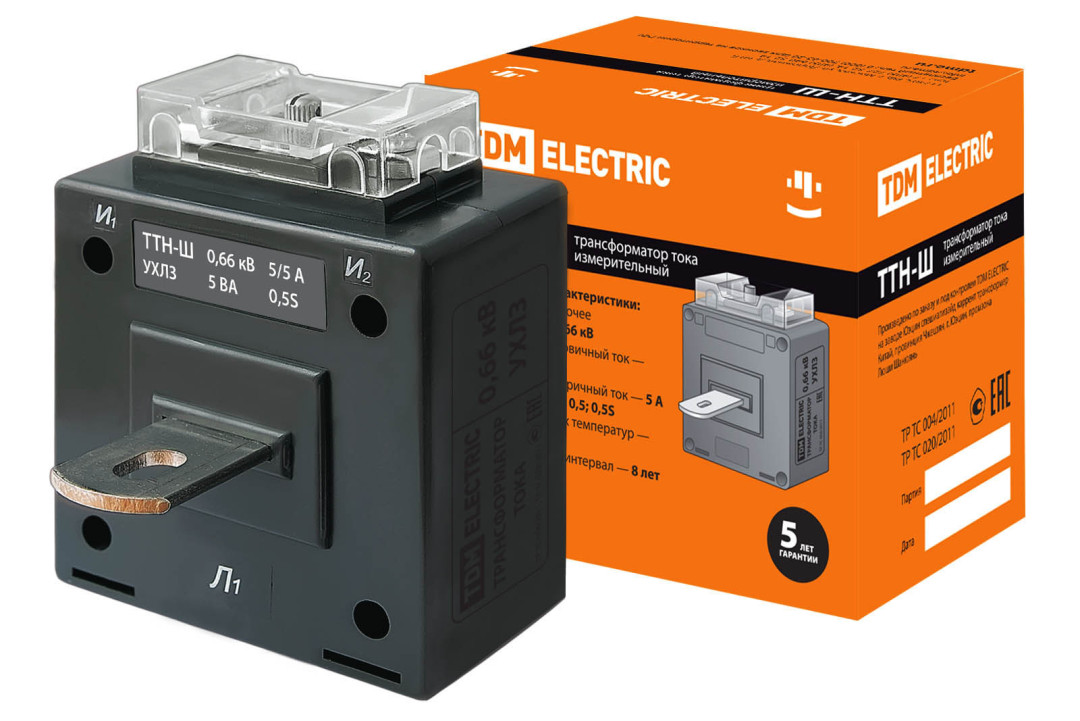

ТТН-Ш 5/5-5VA/0,5S TDM

Назначение

Для получения слаботочного сигнала, пропорционального протекающему по силовой цепи току в сетях до 0,66кВ 50 Гц.

Применение

В схемах контроля энергопотребления с помощью измерительных приборов, учёта энергопотребления, управления средствами автоматами и защиты.

Материалы

Корпус из негорючего самозатухающего пластика.

Преимущества

Все трансформаторы внесены в государственный реестр средств измерений и имеют свидетельство типа CN.C.34.004.A №56778.
Все трансформаторы поверенные и имеют соответствующие штампы на корпусе и в паспорте.
Ассортимент трансформаторов ТТН класса точности 0,5 очень широк и охватывает ряд востребованных исполнений, таких как ТТН-Ш: 300-1000А; ТТН60; ТТН100 и ТТН125,  отсутствующих у ряда российских производителей
Клеммные зажимы вторичной обмотки закрыты прозрачной крышкой, что обеспечивает электробезопасность при эксплуатации.
Возможность пломбировки крышки вторичной обмотки, что позволяет исключить несанкционированное подключение к ней.
Возможность подключения как медных, так и алюминиевых проводников к трансформаторам тока ТТН-Ш со встроенной шиной.
Трансформаторы ТТН (color) имеют разные цвета корпусов: желтый, зеленый и красный, соответствующие цветам фазных шин, что облегчает визуализацию фаз в шкафу.

Конструкция

Неразборная конструкция корпуса.
Способы монтажа: на шину с помощью специальной фиксирующей распорки или на монтажную панель щитка и использованием специальных кронштейнов.
Универсальное окно, позволяющее подключать внешние шины различных размеров и конфигураций в трансформаторах тока ТТН без встроенной шины.
В комлектацию входят 4 кронштейна для крепления трансформатора тока на монтажную панель, крепежная планка для крепления на шину и 2 винта с пластиковыми наконечникам к ней, а также инструкция.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать трансформатор.

Таблица аналогов

TDM - ТТН ЭЛТИ – Т-0,66 Свердловский завод ТТ – ТОП, ТШП
ТТН-Ш Т-0,66-М-У3 ТОП-0,66 1-200А
ТТН-30 Т-0,66-М-У3 200/5А… Т-0,66-М-У3 400/5А ТШП-0,66 200-400А
ТТН-40 Т-0,66-М-У3 500/5А… Т-0,66-М-У3 800/5А ТШП-0,66 300-800А
ТТН-60 - -
ТТН-85 Т-0,66-М-У3 1000/5А… Т-0,66-М-У3 2000/5А ТШП-0,66 800А
ТТН-100 ТШП-0,66 1000-2000А -
ТТН-125 - -

Габаритные размеры
