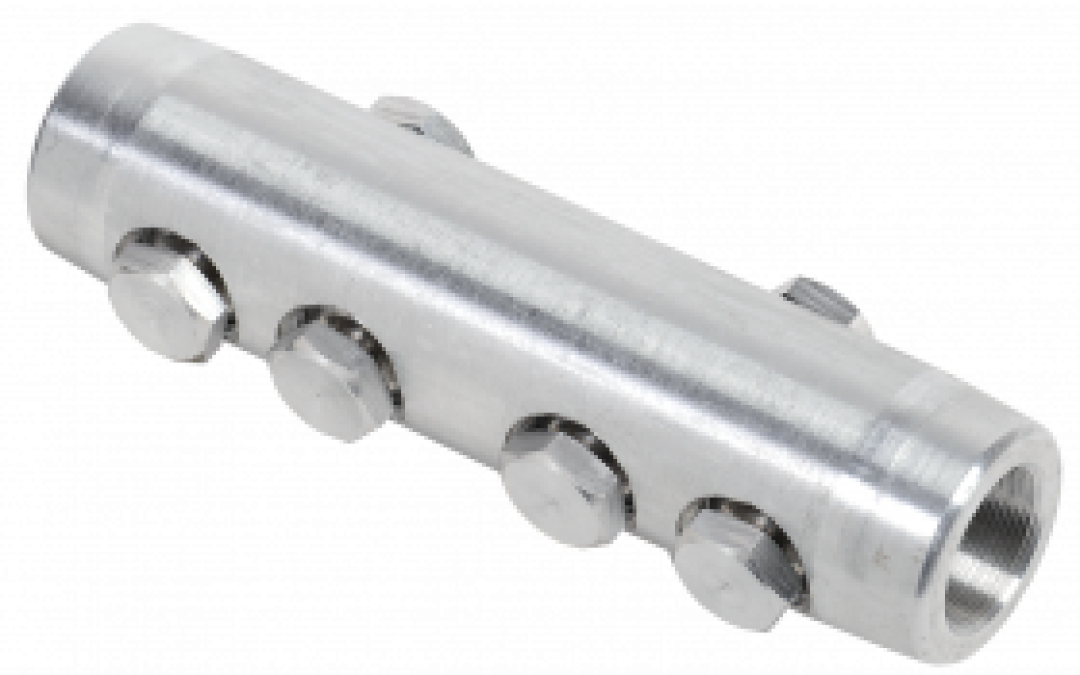

Соединитель болтовой ГС-800 35 кВ IEK

Соединители болтовые ГС предназначены для оконцевания алюминиевых и (или) медных жил любых типов, в том числе одно- и многожильных, секторных и круглых силовых кабелей сечением до 800 мм2 напряжением 10-35 кВ. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1.
Крепление соединителей и наконечников на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Конструкция болтов такова, что срыв головки проходит на заданном уровне немного ниже уровня наконечника или вровень с ним.
У соединителей ГС срывные болты расположены в разных плоскостях под углом 180° друг к другу. В сравнении с расположением болтов с одной стороны, прижим кабельной жилы с разных сторон обеспечивает более надежную фиксацию проводника и увеличивает пятно электрического контакта. В зависимости от сечения жилы количество болтов варьируется от 5 до 10.
Соединители ГС имеют внутреннею конструктивную перегородку, служащую масляным стопором для жил кабелей с маслопропитанной бумажной изоляцией.
На всех болтовых наконечниках и соединителях есть маркировка, указывающая допустимое сечение кабелей и код производителя.
Технические характеристики
Номин поперечное сечение: 800 мм
Номин напряжение: 35 кВ
Материал: Дюралюминиевый сплав
Количество винтов или болтов: 10
Защитное покрытие поверхности: Без покрытия (голый)
Температура эксплуатации: -60...+80 °C
Момент срыва головки болта при монтаже: 62,2 Нм
Длина: 190.0 мм
Ширина: 59.0 мм
Высота: 59.0 мм
Вес: 0,894 кг
Метрический размер болта - М: 22
Диапазон напряжения: Свыше 30 кВ
