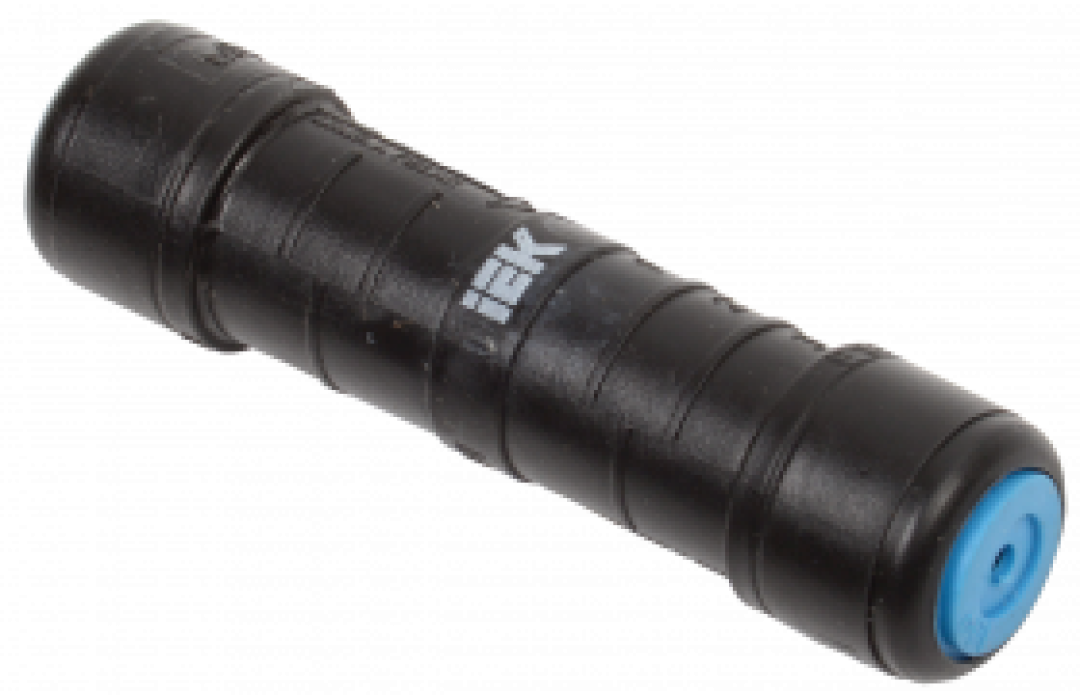

Гильза изолированная абонентская ГИА 16 (MJPB 16) ИЭК

Гильзы ГИА для самонесущих проводов служат для механического и электрического соединения самонесущих проводов. Применимы для алюминиевых и медных многопроволочных проводов; определенному сечению провода соответствует определенный цвет герметизирующего кольца. Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность алюминия от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий, защищающий место соединения от контактной электрохимической коррозии. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям. Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют 40% прочности провода, при присоединении провода СИП, и 20% в случае опрессовывания медного проводника.
SmartLine 1.12 - плагин для проектирования линий электропередачи 0,4 кВ
Гильзы ГИА для самонесущих проводов служат для механического и электрического соединения самонесущих проводов.
Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют 40% прочности провода при присоединении провода СИП и 20% – в случае опрессовывания медного проводника.
Технические характеристики
Диапазон напряжения: До 1 кВ
Сечение СИП правая часть: 16.0 мм
Сечение СИП левая часть: 16.0 мм
Цвет правого герметизир кольца: Синий/голубой
Цвет левого герметизир кольца: Синий/голубой
Длина: 73.0 мм
Наруж диаметр: 18.5 мм
Внутр диаметр 1: 5.3 мм
Внутр диаметр 2: 5.3 мм
Вес: 0.02 кг
Диапазон рабочих температур: -50...+60 °C
Назначение или область применения: Для абонентских проводов
Тип матрицы для оперсовки гильз: Е140
