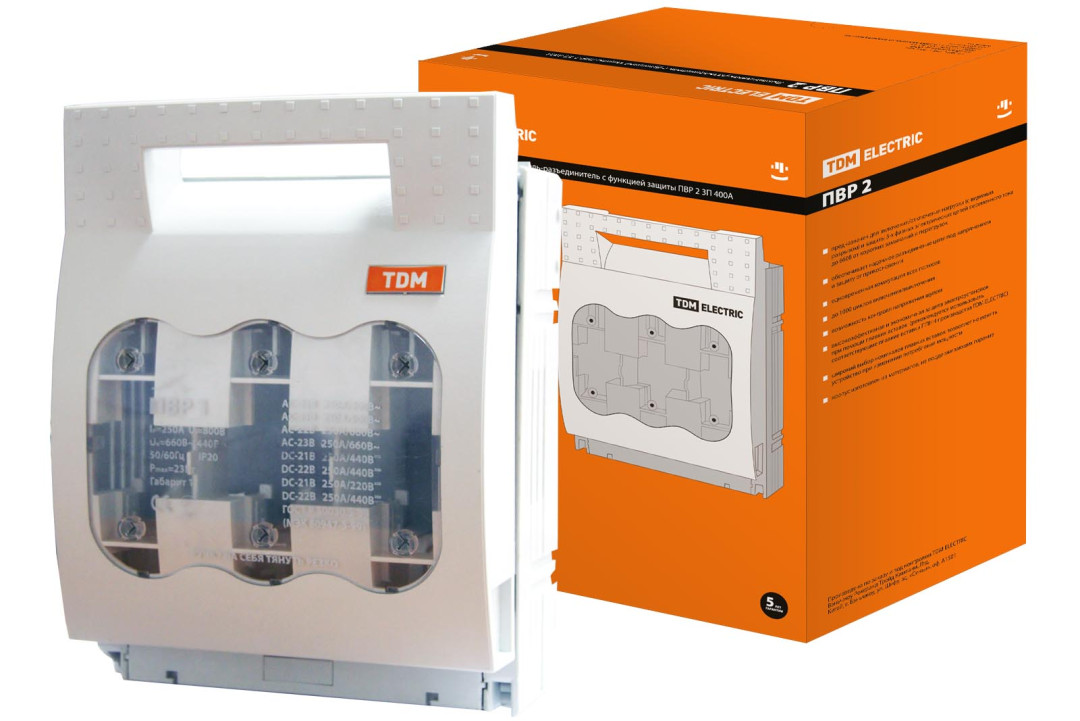

Выключатель-разъединитель с функцией защиты ПВР 2 3П 400A TDM

Назначение

Для включения/отключения  нагрузки (с видимым разрывом).
Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.

Применение

Вводно-распределительные устройства (ВРУ).
Оборудование трансформаторных подстанций (КСО, ЩО).
Шкафы и пункты распределительные (ШРС, ШР, ПР).
Шкафы и ящики управления.

Материалы

Контактная группа выключателя-разъединителя выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-66).

Конструкция
Выключатель-разъединитель с функцией защиты состоит из:

трехполюсного основания, оснащенного зажимами для плавких вставок;
верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами);
нижнего защитного экрана контактов;
съемной крышки с местом для установки плавкиx вставок.

Преимущества

Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной коммутацией всех полюсов.
В отличии от простых держателей плавких вставок обеспечивается защита от прикосновения к токоведущим частям.
Механическая прочность изделия - до 1600 циклов включения/выключения.
Возможность контроля напряжения щупом через отверстия на лицевой панели.
Высокоэффективная и экономичная защита электроустановок при помощи плавких вставок (рекомендуется использовать соответствующие плавкие вставки ППНН производства TDM ELECTRIC).
Широкий выбор номиналов плавких вставок позволяет не менять устройство при изменении потребления мощности.

Установочные и габаритные размеры>>
