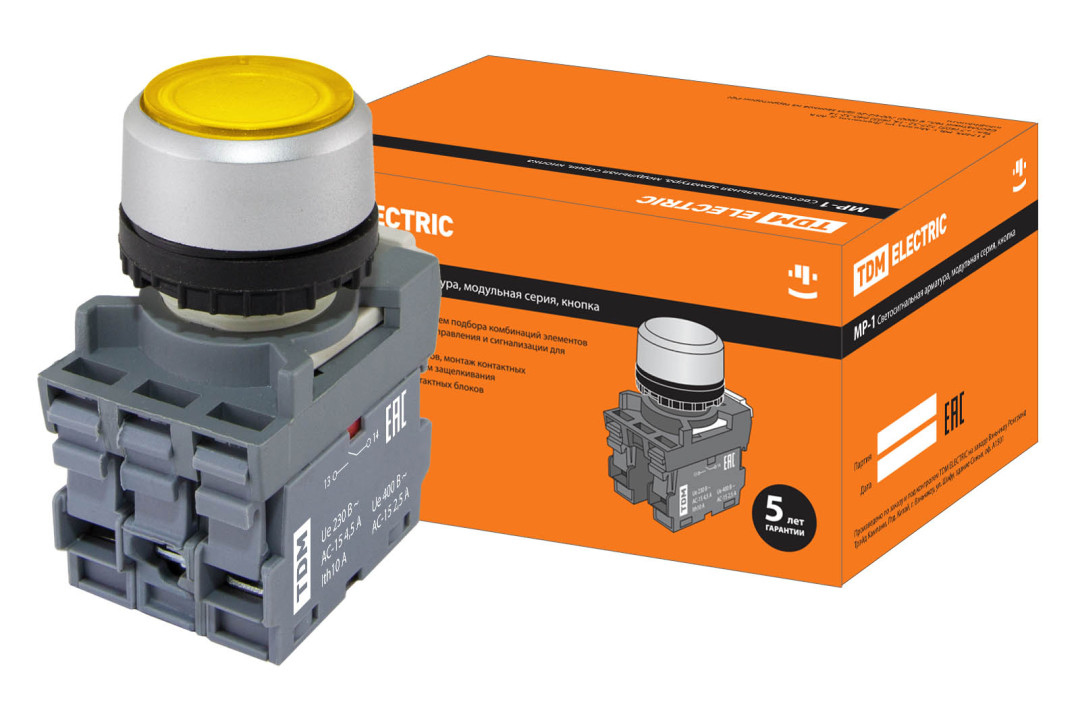

Кнопка MP1-21Y(LED) в сборе d22мм/24В 1з+1р желтая TDM

Назначение

Для коммутации электрических цепей управления переменного напряжения до 660 В частотой 50 и 60 Гц и постоянного напряжения до 440 В. Может поставляться как в собранном виде – привод с модулями (блоками контактов), так отдельными компонентами.
Светосигнальная арматура модульной серии обладает лучшими эксплуатационными характеристиками и повышенной надежностью.

Применение

В промышленности, на объектах инфраструктуры, в строительстве.
Светосигнальная арматура модульной серии отличается простотой монтажа контактных блоков посредством защелкивания без использования инструментов.

Конструкция

Контактный блок однополюсный с замыкающим или размыкающим контактом.
Монтажная колодка:


выпускаются монтажные колодки для установки трех или пяти блоков в один ряд;
на монтажных колодках на три блока предусмотрена возможность установки дополнительных блоков на втором уровне.
Светодиодный/ламповый блок. В кнопках, сигнальных лампах и переключателях с подсветкой ламповый блок устанавливается в центральном положении на монтажной колодке.
Гайка.
Корпус.
Кнопка, линза и ручка:


выпускаются в нескольких цветовых исполнениях;
с подсветкой или без подсветки.
