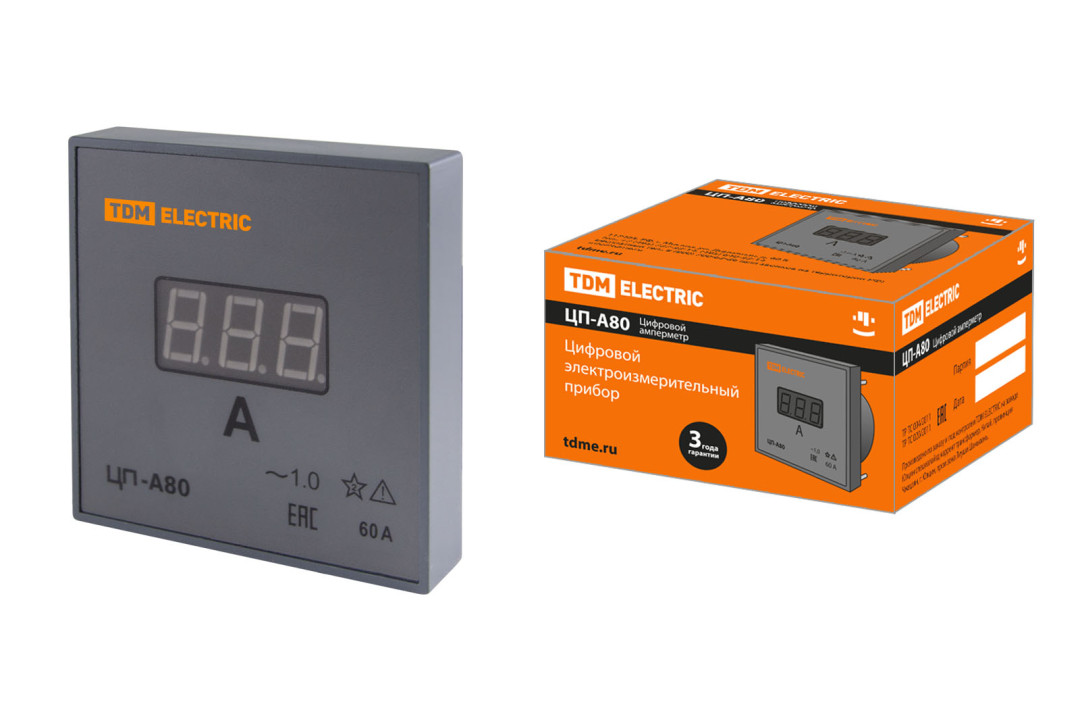

Цифровой амперметр ЦП-А80 60А-1,0 (без поверки) TDM

Назначение

Для измерения силы тока, напряжения и частоты в однофазных и трехфазных электрических цепях переменного тока.

Применение

В низковольтных комплектных устройствах распределительных электрических сетей жилых, общественных и производственных объектов.

Материалы

Корпус изготовлен из негорючего самозатухающего пластика.

Преимущества

Все приборы сертифицированы и внесены в государственный реестр средств измерений, имеются все необходимые поверочные печати в паспорте и на корпусе прибора.
Приборы имеют класс точности 0,5, многократно превосходящий класс точности стрелочных амперметров и вольтметров.
Приборы имеют межповерочный интервал 8 лет.
Диапазон измерения токов/напряжений зависит только от номинала подключаемых измерительных трансформаторов тока/трансформаторов напряжений.
Приборы ЦП-А72х3 и ЦП-В72х3 имеют возможность работы также в 1-фазных сетях с измерением токов и напряжений на разных участках цепи.
Для доступа к программированию приборов требуется ввод пароля.
Цифровые измерительные приборы, в отличие от аналогичных стрелочных, имеют более высокую чувствительность при малых токах: менее 20% от номинального тока.
ЦП-АВЧ72х3 совмещает сразу три функции: измерение тока, напряжения и частоты однофазной сети.
ЦП-АВЧ72х3 имеется возможность программирования коэффициентов трансформации для трансформаторов тока и напряжения, что позволяет измерять ток в диапазоне от 0 А до 50 кА и напряжение в диапазоне от 0 В до 999 кВ.
Для ЦП-Ч72 диапазон измеряемых частот составляет от 30 до 100 Гц.

Конструкция

Цифровые амперметры для измерения токов свыше 5 А и вольтметры для измерения напряжений свыше  450 В подключаются к измерительной цепи через измерительные трансформаторы тока и напряжения.
Приборы ЦП-А72х3 и ЦП-В72х3 имеют 3 дисплея для измерения токов и напряжений по 3-м фазам.
Устанавливаются в квадратный вырез в щитке 72х72 мм или 96х96 мм, могут заменять стрелочные амперметры и вольтметры А72, В72, А96, В96.
В комплектации идет весь необходимый комплект крепежа.

Схемы подключения
ЦП-А72, ЦП-А96, ЦП-В72, ЦП-В96
ЦП-А72х3, ЦП-В72х3
ЦП-Ч72
ЦП-АВЧ72х3
