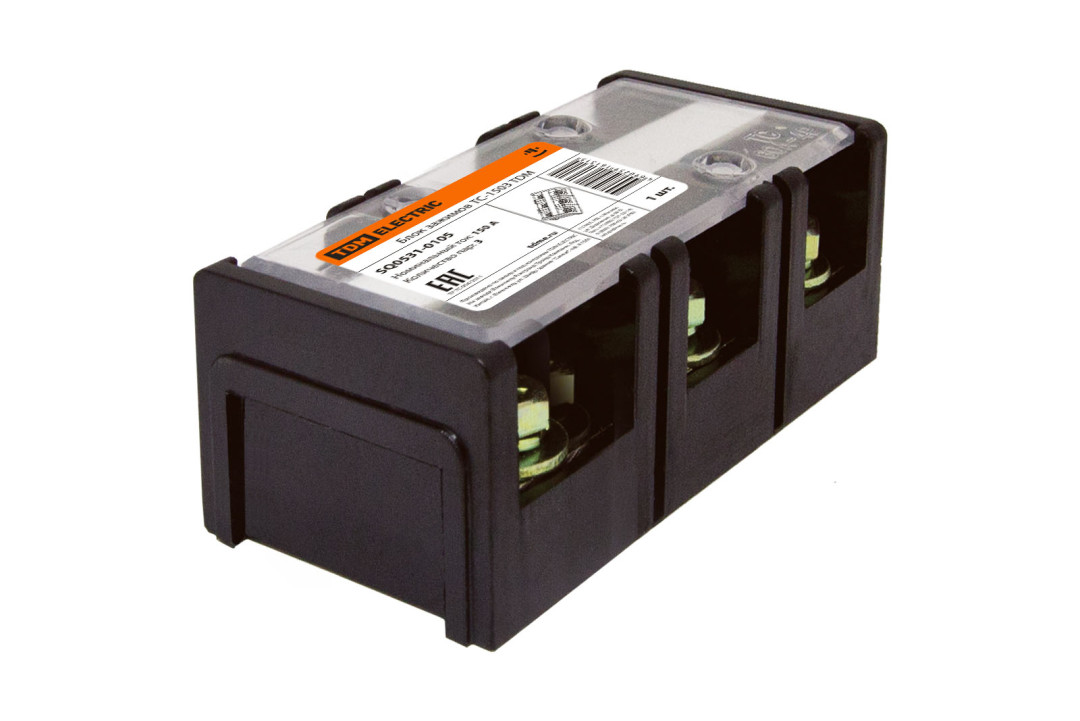

Блок зажимов ТС-1503 TDM

Назначение:
Для присоединения и ответвления проводников из меди и алюминия в цепях электроустановок переменного тока частотой 50Гц напряжением до 660В и постоянного тока напряжением до 440В.
Материалы:

Корпус - Карболит
Материал планки - латунь
Винты - анодированная сталь
Вкладыш – силиконовый

Конструкция:
Способ крепления - на монтажную панель.
Преимущества:

Плоский штифт имеет рельефные насечки, обеспечивающие надежную фиксацию провода в прижимной клемме.
Контактные планки из высококачественной латуни обеспечивают пропускание больших токов (до 300А)
Прозрачная крышка позволяет визуально контролировать состояние контактов

Габаритные размеры:
Тип Артикул Размеры, мм
L L1 A D E F G
Блок зажимов ТС-603 TDM SQ0531-0101 165 55 90,5 50,5 27 36,5 M10
Блок зажимов ТС-604 TDM SQ0531-0102 219,5 110 90,5 50,5 27 36,5 M10
Блок зажимов ТС-1003 TDM SQ0531-0103 84 27,8 40,8 31,5 15 16,3 M6
Блок зажимов ТС-1004 TDM SQ0531-0104 111 55,6 40,8 31,5 15 16,3 M6
Блок зажимов ТС-1503 TDM SQ0531-0105 99 33 53 35,5 18 21,8 M6
Блок зажимов ТС-1504 TDM SQ0531-0106 132 66 53 35,5 18 21,8 M6
Блок зажимов ТС-2003 TDM SQ0531-0107 114 38 65,2 39,5 20 24,5 M8
Блок зажимов ТС-2004 TDM SQ0531-0108 152 76 65,2 39,5 20 24,5 M8
Блок зажимов ТС-3003 TDM SQ0531-0109 133 44,2 70,6 43,5 23 29 M8
Блок зажимов ТС-3004 TDM SQ0531-0110 177 88,4 70,6 43,5 23 29 M8
