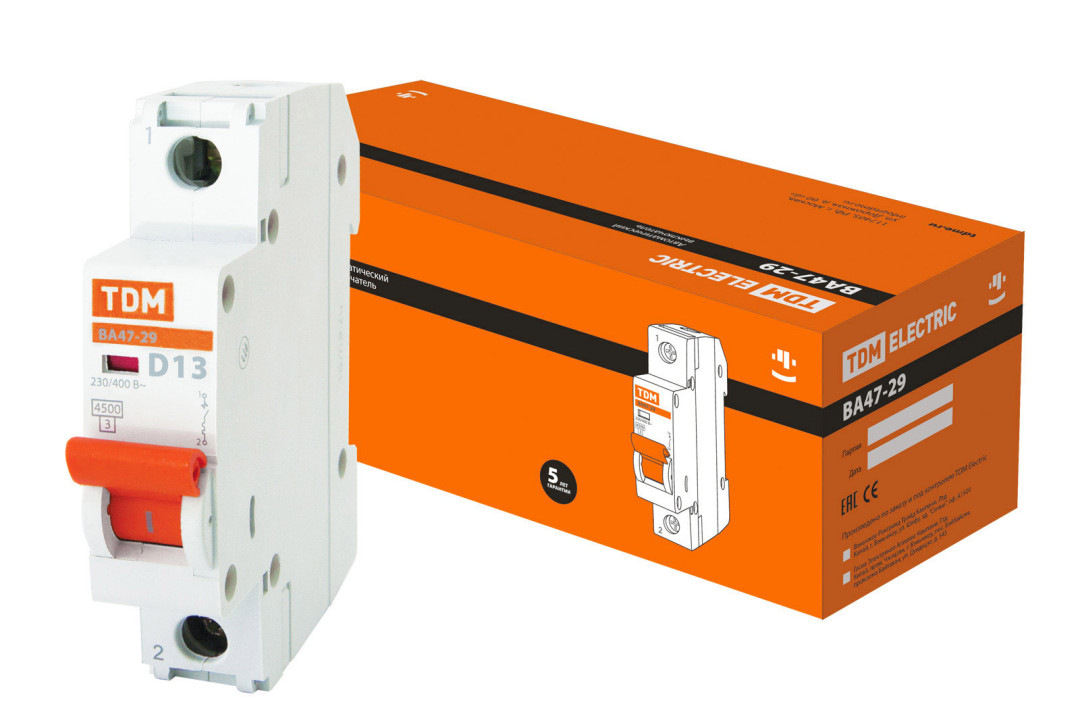

Авт. выкл.ВА47-29 1Р 13А 4,5кА х-ка D TDM

Маркировка


Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.


Кривая B – автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Время-токовые характеристики отключения
Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:


электроприборы, освещение – выключатели с характеристикой В,
двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.

Материалы

Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.

Конструкция

Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.


Удобство монтажа

Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).



Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.


Таблица аналогов

ПроизводительНаименование
TDM ElectricВА47-29
ОАО "ДЗНВА" г. ДивногорскВА61
ЗАО "ТЭАЗ" г.ТираспольВА66
ОАО "Электроаппарат" г. Курсксерия ВМ40, ВМ63
