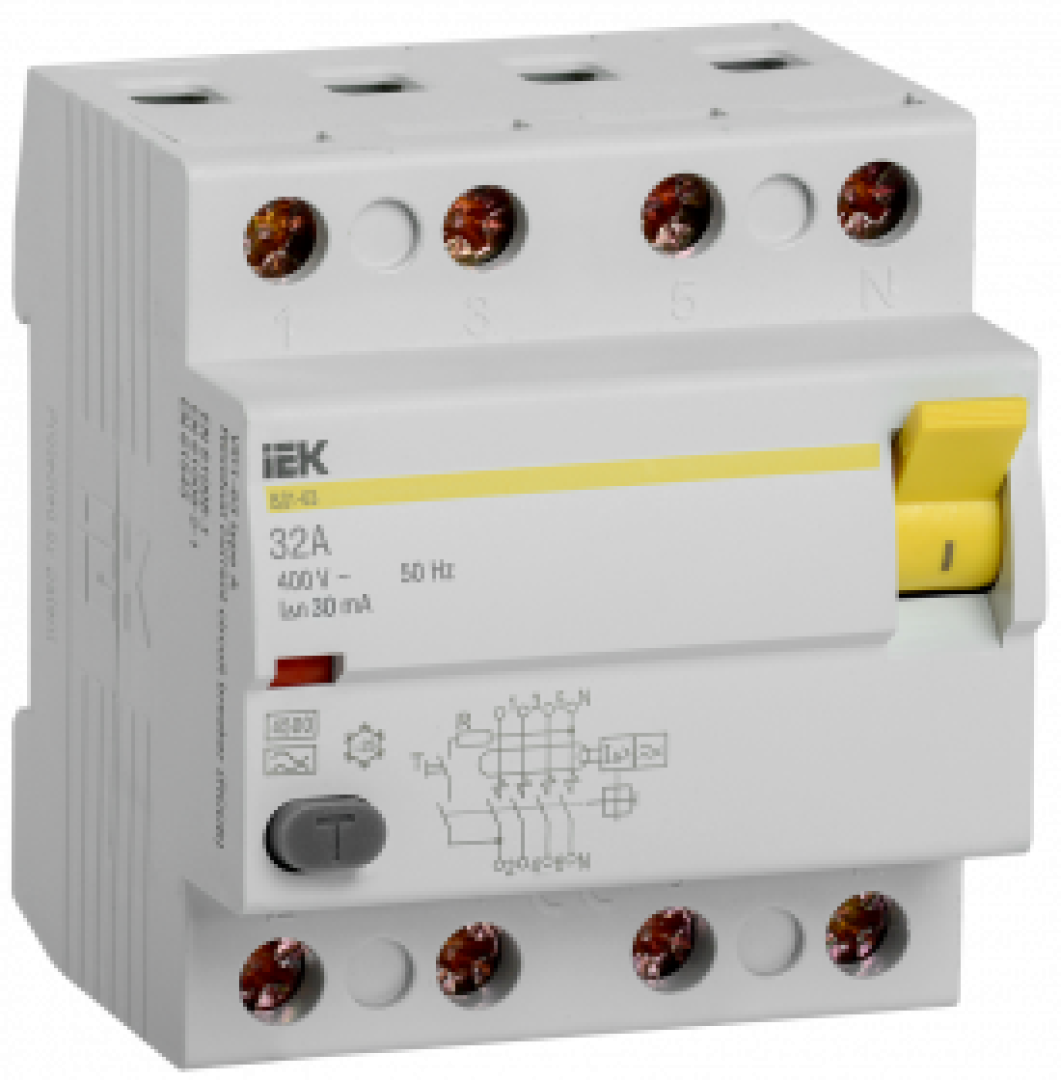

УЗО ВД1-63 4Р 32А 30мА тип А ИЭК

Дифференциальный выключатель ВД 1-63 тип А без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
Дифференциальный выключатель ВД 1-63 тип А соответствует требованиям ГОСТ 50326 и ГОСТ 50807 как дифференциальный выключатель, "функционально не зависящий от источника питания".
Дифференциальный выключатель ВД 1-63 тип А предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок в сетях переменного тока напряжением 230/400 В и частотой 50 Гц.
Дифференциальный выключатель ВД 1-63 тип А выпускается в 2-х и 4-х полюсном исполнении на номинальные токи 16А, 25А, 32А, 40А, 50А, 63А и номинальные отключающие дифференциальные токи 10мА, 30мА, 100мА.
Дифференциальный выключатель ВД1-63 тип А представляет собой надежное помехоустойчивое электромеханическое УЗО, способное, в отличии от УЗО типа АС, обеспечить универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
Высокая электрическая износостойкость - не менее 4000 включений.
Номинальный условный ток короткого замыкания 4500А.
Серебросодержащие напайки на контактах.
Широкий ассортимент номинальных токов (16А, 25А, 32А, 40А, 50А, 63А) и номинальных отключающих дифференциальных токов (10мА, 30мА, 100мА).
Индикатор положения контактов.
Расширенный диапазон рабочих температур от -25°С до +40°С.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
Нагрузку можно подключать как к верхним, так и к нижним зажимам.
Широкий диапазон рабочих напряжений устройства эксплуатационного контроля (от 110 до 265В в 2-х полюсном исполнении, и от 200 до 460В в 4-х полюсном контактном исполнении).
Главные контакты 4-х полюсного дифференциального выключателя ВД1-63 тип А сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.
Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Технические характеристики
Количество полюсов: 4
Номинальный ток: 32 А
Номинальное рабочее напряжение: 400 В
Тип тока утечки: A
Номин откл диф ток: 30 мА
Условный номин диф ток КЗ: 4,5 кА
Номин импульсное выдерживаемое напряжение: 6 кВ
Степень защиты - IP: IP20
Тип монтажа: На DIN-рейку
Частота: 50 Гц
Макс сечение входящего кабеля: 50 мм
Монтажная глубина - ниши: 74 мм
Условный номин ток короткого замыкания Iq: 4,5 кА
