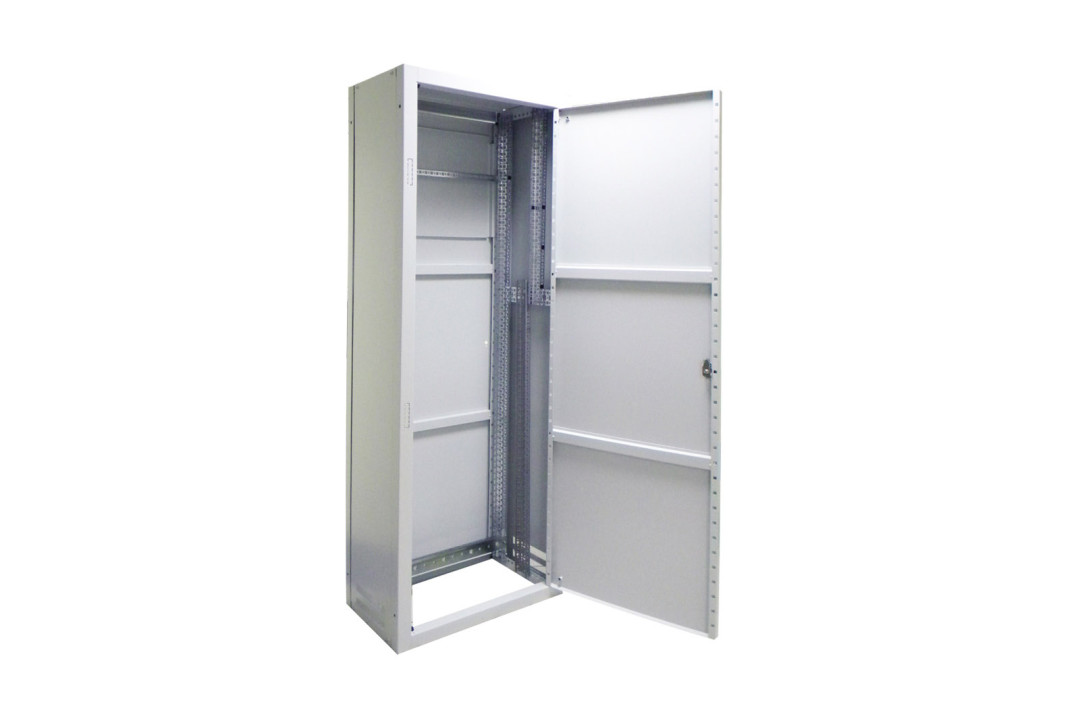

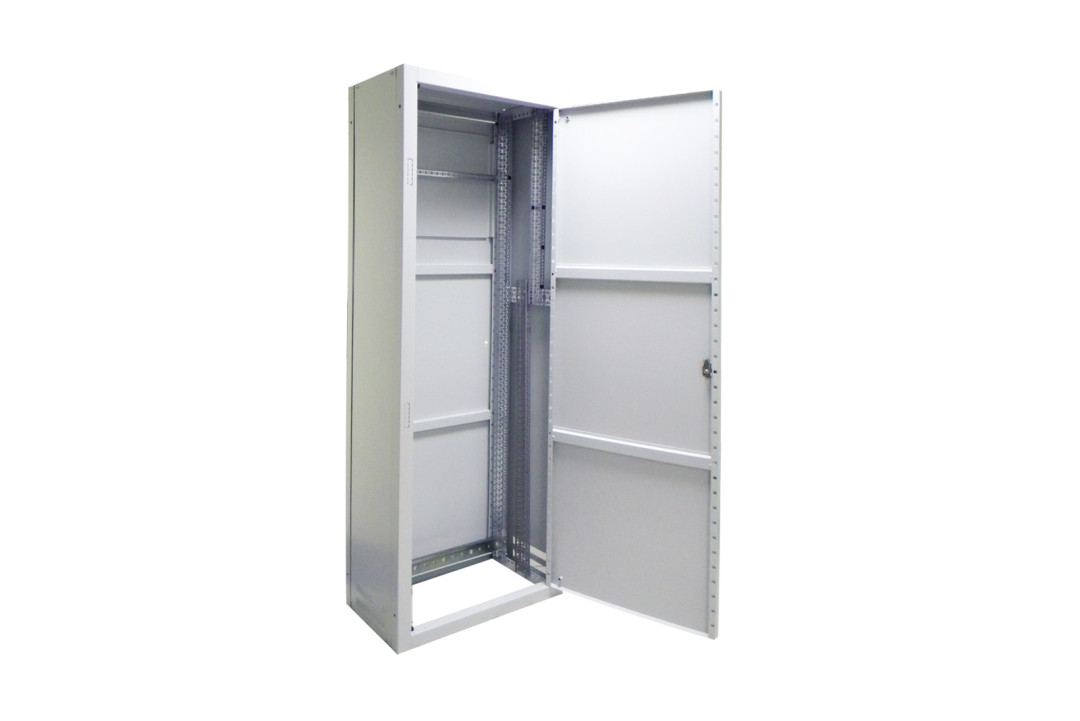

КСРМ-1 (1900х475х400) TDM

Назначение

Сборка НКУ на токи до 2500 А (ШРС, ВРУ, ГРЩ, ЩО-70, щиты управления и автоматики).

Применение

Производственные помещения.
Объекты промышленности и инфраструктуры.
Жилое строительство.

Материалы

Корпус – сертифицированная сталь (ГОСТ).
Покрытие корпуса – текстурированный полиэстеровый порошок.
Аксессуары – листовая оцинкованная сталь.

Конструкция

Быстросъемные двери установлены в цельносварные рамы (поз.1) и (поз.2).
Рамы крепятся к монтажным швеллерам (поз.3) четырьмя болтами (вварены в каждую раму).

Крышка (поз.4) устанавливается сверху на швеллеры (Для КСРМ-1).
Вырез под оперативную панель с установленной металлической панелью (поз.5) (Для КСРМ-1).
Перфорация на передней раме для возможности установки приводов рубильников и переключателей (поз.6).

Преимущества

Универсальность и большой выбор аксессуаров. Три корпуса – десятки решений.
Высокая технологичность. Рациональное использование рабо¬чего пространства.
Быстрота сборки (не более 10 минут).
Удобство монтажа. Перфорированный монтажный профиль, закладные гайки.
Взаимозаменяемость передней двери с окном и задней глухой двери.
Замковая система соединения рам с монтажными швеллерами обеспечивает прочность и устойчивость шкафа.
Вентиляционные решетки на боковых панелях обеспечивающие естественную вентиляцию шкафа.
Специальные резьбовые втулки для обеспечения заземления шкафа.
Двухстороннее обслуживание.
Удобство транспортировки и хранения. Шкаф в разобранном виде занимает на 70% меньше объёма, чем цельносварной.
