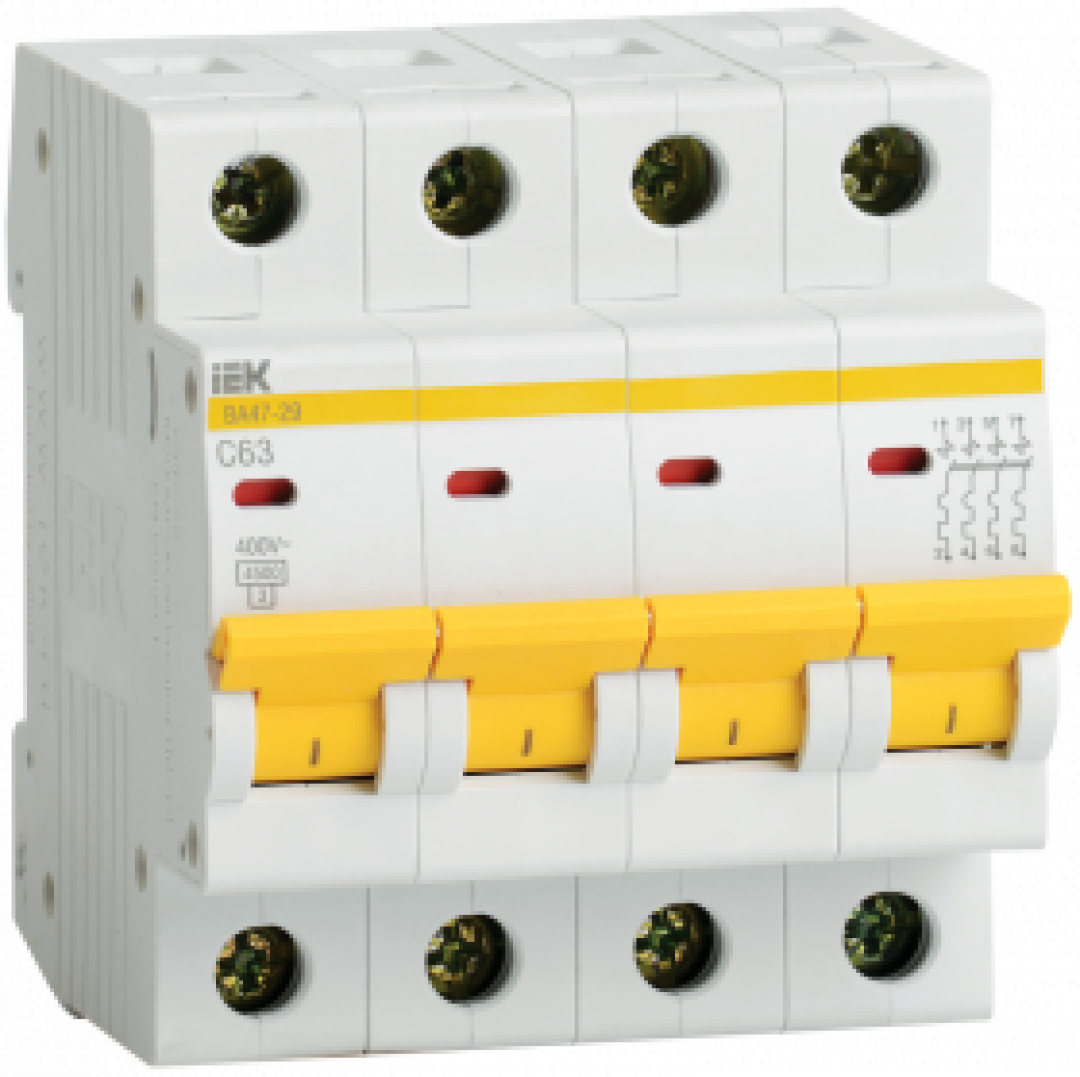

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов.
Широкий диапазон рабочих температур от -40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики
Количество полюсов: 4
Номинальный ток: 63 А
Характеристика срабатывания - кривая тока: B
Номинальное рабочее напряжение: 400 В
Отключающая способность по EN 60898: 4,5 кА
Ширина по количеству модульных расстояний: 71,2 мм
Макс сечение входящего кабеля: 25 мм
Номин напряжение постоян тока - DC: 48 В
Номин импульсное выдерживаемое напряжение: 4 кВ
Класс токоограничения: 3
Частота: 50 Гц
Степень защиты - IP: IP20
Тип монтажа: на DIN-рейку
Климатическое исполнение: УХЛ4
Тип расцепителя: Тепловой, электромагнитный
Сфера применения: Промышленное и бытовое
Общ количество полюсов: 4
Тип напряжения: Перемен./постоян. (AC/DC)
Монтажная глубина - ниши: 73,6 мм
Тип подключения: Винтовое соединение
Количество силовых полюсов: 4
Время срабатывания расцепителя в зоне КЗ tm: 0,1 с
Наличие взрывозащиты: Без взрывозащиты
Тип монтажной рейки: 35x7.5
