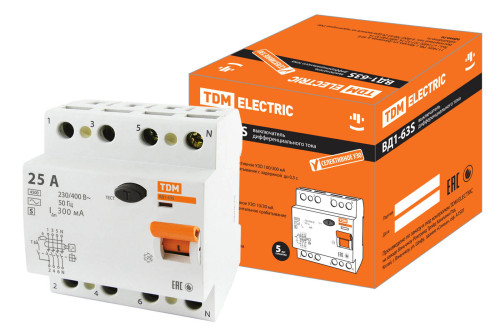

УЗО ВД1-63S 4Р 25А 300мА TDM

Назначение

Проведение тока в нормальном режиме.
Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании токов утечки на землю.

Применение

Строительные объекты.
Жилищно-коммунальное хозяйство и офисы.
Промышленные здания.
Электрифицированные рекламные конструкции.

Материалы

Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Конструкция

ВД163 представляет собой полностью электромеханический аппарат – он не имеет собственного потребления электроэнергии, но при этом обладает высоким быстродействием,



не более 40 мс. Аппарат сохраняет работоспособность даже при обрыве нулевого проводника.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
На лицевой панели реализован механический индикатор положения контактов (включено/отключено).
Винты, соединяющие корпус – опломбированы, что позволяет избежать несанкционированного разбора аппарата.

Выбор по дифференциальному отключающему току

Дифференциальный ток, In Назначение Применение
10 мА Защита жизни человека.Применяется в ванных и душевых помещениях,детских комнатах, лабораториях с чувствительным оборудованием.
30 мА Защита жизни человека.Применяется в жилых и общественных зданиях,мобильных зданиях (мастерские, ремонтные),наружных освещениях фасадов, световой рекламе.
100 мА Защита от пожаров.Применяется в жилых и общественных зданиях, наружных освещениях фасадов, световой рекламе, сельскохозяйственных объектах, 300 мА промышленных и строительных объектах.
300 мА




Выбор по типу УЗО

Тип УЗО Дифференциальный отключающий ток Назначение Применение

УЗО ВД1-63
Тип АС
Электромеханическое
10 , 30, 100, 300 мА Защищают от синусоидальных переменных токов утечки, как при медленном нарастании, так и при внезапном приложении.Не защищает от пульсирующего постоянного тока медленно нарастающего или внезапно приложенного. Такие токи могут присутствовать при попадании воды на силовой блок стиральной машины, компьютера, бытового или любого другого прибора с импульсным источником питания.Некоторые производители стиральных машин запрещают использовать дифференциальную защиту типа АС.

УЗО ВД1-63
Тип А
Электромеханическое
10 , 30, 100 мА УЗО типа А является универсальным, включает в себя все функции УЗО типа АС и также защищает от пульсирующего постоянного тока медленно нарастающего или внезапно приложенного.В отличие от тип АС, УЗО тип А рекомендуется использовать для защиты жизни человека при подключении стиральных машин и другого оборудования имеющее импульсные блоки питания (компьютер, телевизор, принтер, СВЧ печь и т.д.)

УЗО ВД1-63S
Cелективного типа, АС
Электромеханическое
100, 300 мА Устройства устанавливаются на вводных групповых линиях, ниже по питанию этих устройств как правило стоят обычные, не селективные ВДТ. При появлении дифференциальной утечки устройство срабатывает с некоторым замедлением, что дает возможность отключить нижестоящее УЗО. Используется для строений с большим количеством помещений: коттеджи, гостиницы, многоквартирные дома, офисы.
