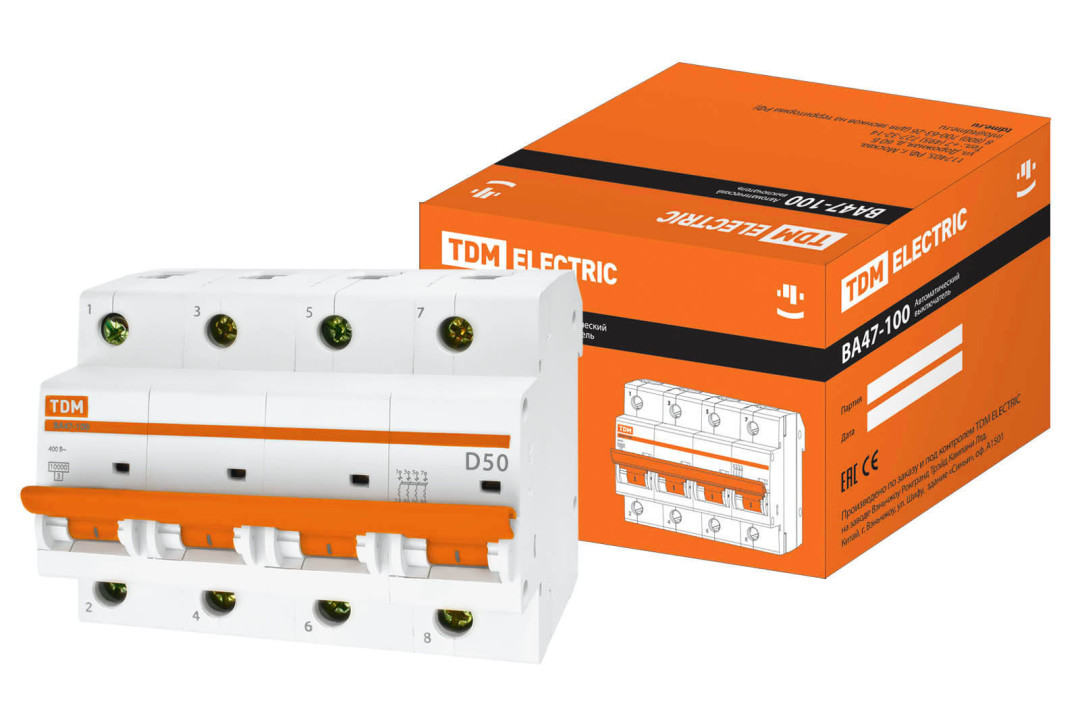

Авт. выкл. ВА47-100 4Р 50А 10кА х-ка D TDM

Маркировка

Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.


Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Время-токовые характеристики отключения
Автоматические выключатели ВА 47-100 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:


Электроприборы, освещение, двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
Двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Материалы

Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.

Назначение

Проведение тока в нормальном режиме.
Отключение тока при коротких замыканиях или перегрузке.
Оперативное включение и выключение электрических цепей.


Применение

Вводно-распределительные устройства бытовых и промышленных электроустановок.

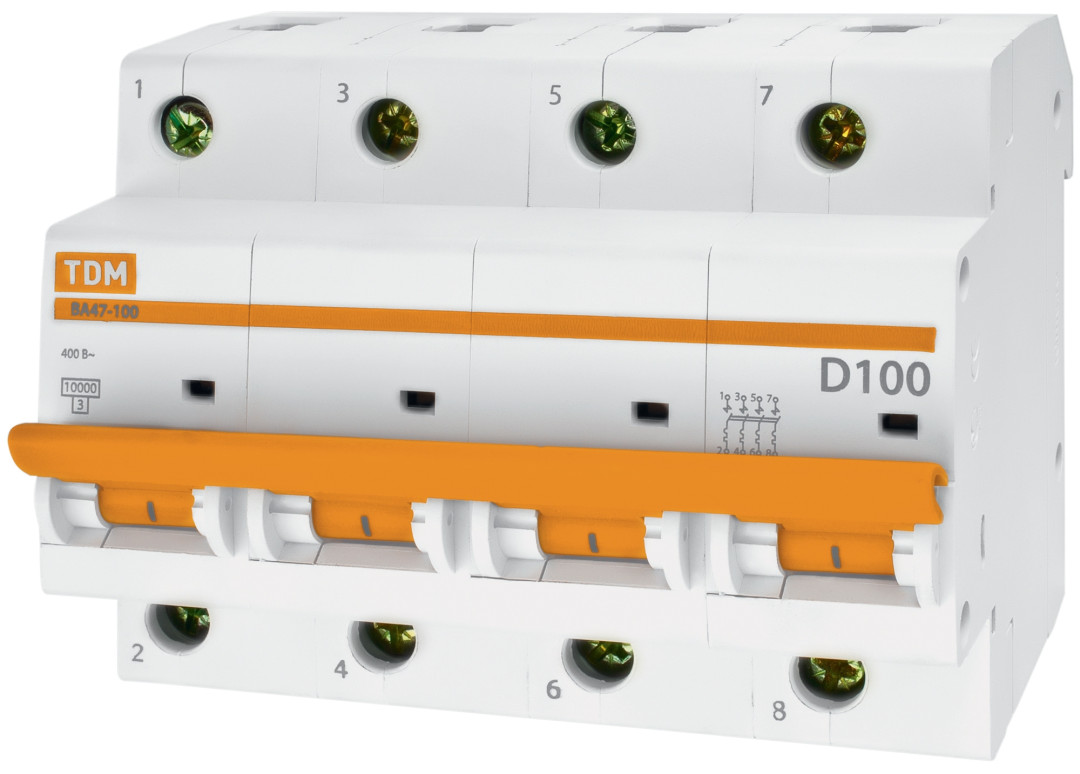

Конструкция

Отличительной особенностью данных автоматов является ширина модуля – 27 мм.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; также это уменьшает переходное сопротивление и потери.
На лицевой панели автоматического выключателя ВА47-100 реализован механический индикатор положения контактов (включено/отключено).
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Высокая отключающая способность – 10 000А.

Удобство монтажа

Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
Выключатели ВА47-100 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
