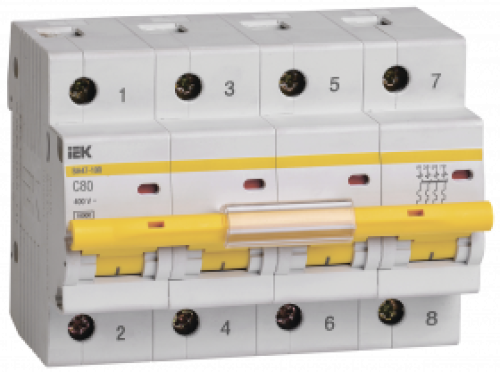

Авт. выкл. ВА 47-100 4Р 80А 10 кА х-ка С ИЭК

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Независимый индикатор положения контактов.
Защёлка на DIN-рейку с двойным фиксированным положением.
Широкий диапазон рабочих температур от -40°С до +50°С.
Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Технические характеристики
Количество полюсов: 4
Номинальный ток: 80 А
Характеристика срабатывания - кривая тока: C
Номинальное рабочее напряжение: 400 В
Отключающая способность по EN 60898: 10 кА
Ширина по количеству модульных расстояний: 108 мм
Макс сечение входящего кабеля: 35 мм
Номин напряжение постоян тока - DC: 60 В
Номин импульсное выдерживаемое напряжение: 6 кВ
Класс токоограничения: 3
Частота: 50 Гц
Степень защиты - IP: IP20
Тип монтажа: на DIN-рейку
Климатическое исполнение: УХЛ4
Тип расцепителя: Тепловой, электромагнитный
Сфера применения: Промышленное и бытовое
Общ количество полюсов: 4
Тип напряжения: Перемен./постоян. (AC/DC)
Монтажная глубина - ниши: 74,3 мм
Тип подключения: Винтовое соединение
Количество силовых полюсов: 4
Способ задания уставки расцепителя: По типу (A/B/C/D...)
Время срабатывания расцепителя в зоне КЗ tm: 0,1 с
Способ задания уставки мгновенного расцепителя: По кратности (Ki)
Наличие взрывозащиты: Без взрывозащиты
Тип монтажной рейки: 35x7.5
