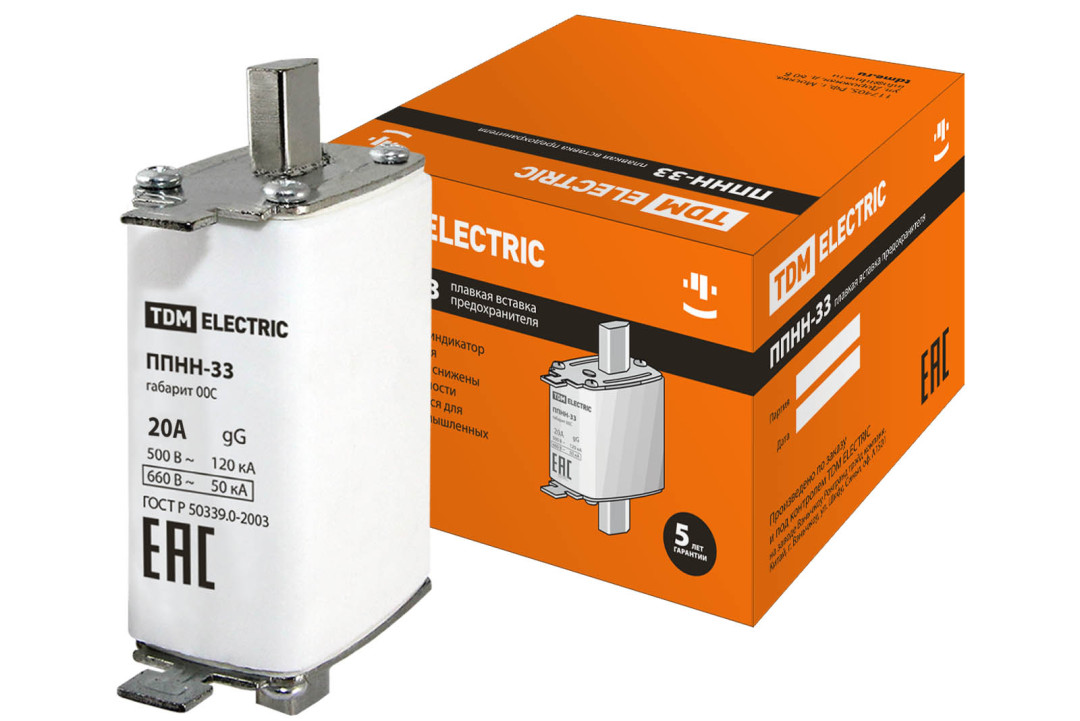

ППНН-33 габ.00C, 20А TDM

Назначение

Защита промышленного оборудования и кабельных линий от перегрузки и короткого замыкания.

Применение

Вводно-распределительные устройства (ВРУ).
Шкафы и пункты распределительные (ШРС, ШР, ПР).
Оборудование трансформаторных подстанций (КСО, ЩО).
Шкафы и ящики управления.

Материалы

Контакты плавкой вставки и держателя выполнены из электротехнической меди с гальваническим покрытием сплавом олово-висмут, что предотвращает их окисление в процессе эксплуатации.
Плавкий элемент выполнен из фосфористой бронзы (сплав меди с цинком с добавлением фосфора) и надежно соединен точечной сваркой с выводами предохранителя.

Маркировка

Номинальный ток – значение тока в амперах (А), который предохранитель может проводить в продолжительном режиме работы.
Номинальная отключающая способность – максимальный ток короткого замыкания, который предохранитель способен отключить.
Тип предохранителя – «g» означает защиту с отключающей способностью во всем диапазоне от перегрузок и короткого замыкания. «G» предохранитель служит для общего применения.
Габарит предохранителя – данный параметр указывает на размеры предохранителя.

Конструкция

Контакты предохранителя выполнены в форме ножа (заострены), что позволяет их устанавливать в держатели с меньшими усилиями.
В конструкции плавкой вставки есть специальный индикатор, который позволяет визуально определять сработавшие предохранители.
Корпус плавкой вставки наполнен сухим кварцевым песком высокой химической очистки.
Предохранители ППНН с отключающей способностью во всем диапазоне «gG» надежно срабатывают как при токах короткого замыкания, так и при перегрузках.
Конструкция, технические параметры, габаритные и установочные размеры плавких вставок и держателей ППНН соответствуют современным стандартам МЭК. Следовательно, этими предохранителями можно заменять другие отечественные и импортные предохранители.

Преимущества

Габаритные размеры предохранителей ППНН на 10-20% меньше предохранителей ПН-2.
Снижение тепловых потерь по сравнению с предохранителями ПН2 более чем на 30%.
Широкий диапазон рабочих температур: от-45 С до +60 С.

Таблица аналогов

ПроизводительНаименование
TDM Electricсерия ППНН TDM Electric
ОАО «Кореневский завод низковольтной аппаратуры» г. Коренево


серии ППН, ПН-2



ООО «Электроаппарат» г. Курск


серии ППН, ПН-2



ООО «Стерлитамакское УПП ВОС» г. Стерлитамаксерия ПН-2
ООО ЛПО «Электроаппарат» г. Липецксерия ПН-2
