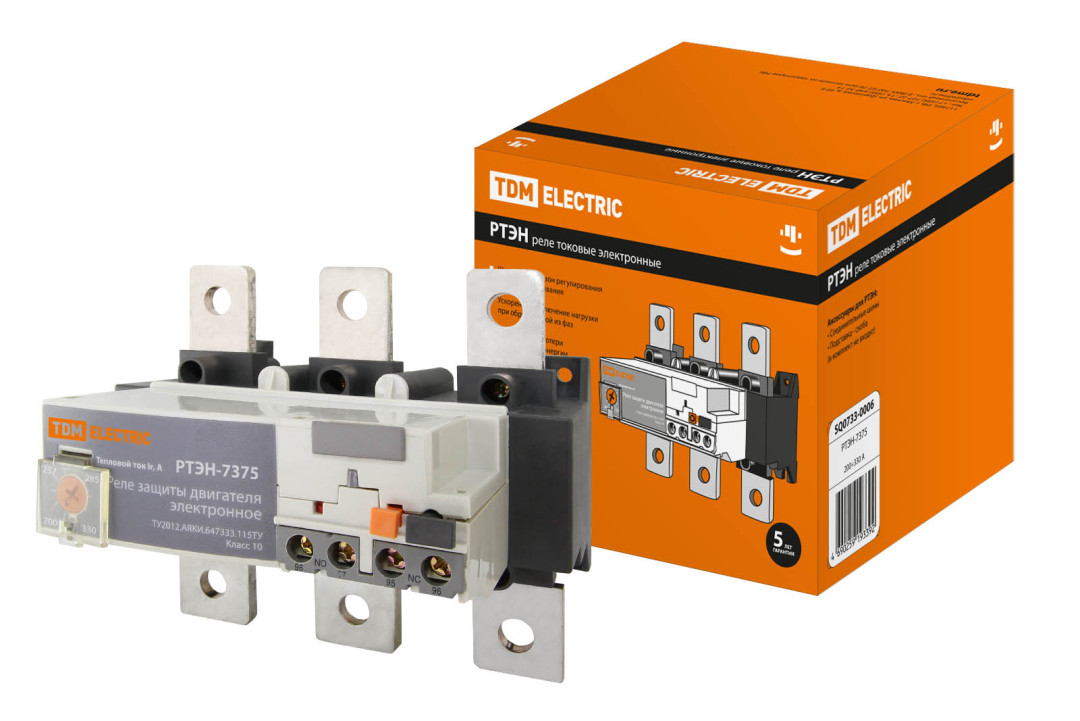

РТЭН-7375 200-330А TDM

Назначение


Для защиты от перегрузки и несимметричных режимов работы электротехнического оборудования (электродвигателей большой мощности, нагревательных печей и др.)
Применение
Эксплуатируются совместно с контакторами КТН или аналогичными им
Конструкция

Наличие прозрачной пломбируемой крышки, защищающий диск выбора уставок срабатывания реле, исключает несанкционированное или случайное их изменение
При обрыве любой из питающих фаз электрической сети реле РТЭН отключают нагрузку на время, не превышающее 4с, предотвращая аварийную ситуацию
Используемая в реле РТЭН цифровая обработка сигналов фазных датчиков – трансформаторов реле обеспечивает более широкий диапазон регулирования уставок срабатывания и высокую эффективность защиты электродвигателей
В эксплуатации реле устанавливают непосредственно возле контактора на подставке-скобе (ПС-901 для контакторов на токи 115… 225А; ПС-902 для контакторов на токи 265…630А) и соединяют с контактором перемычками СШ-401…СШ-406.
