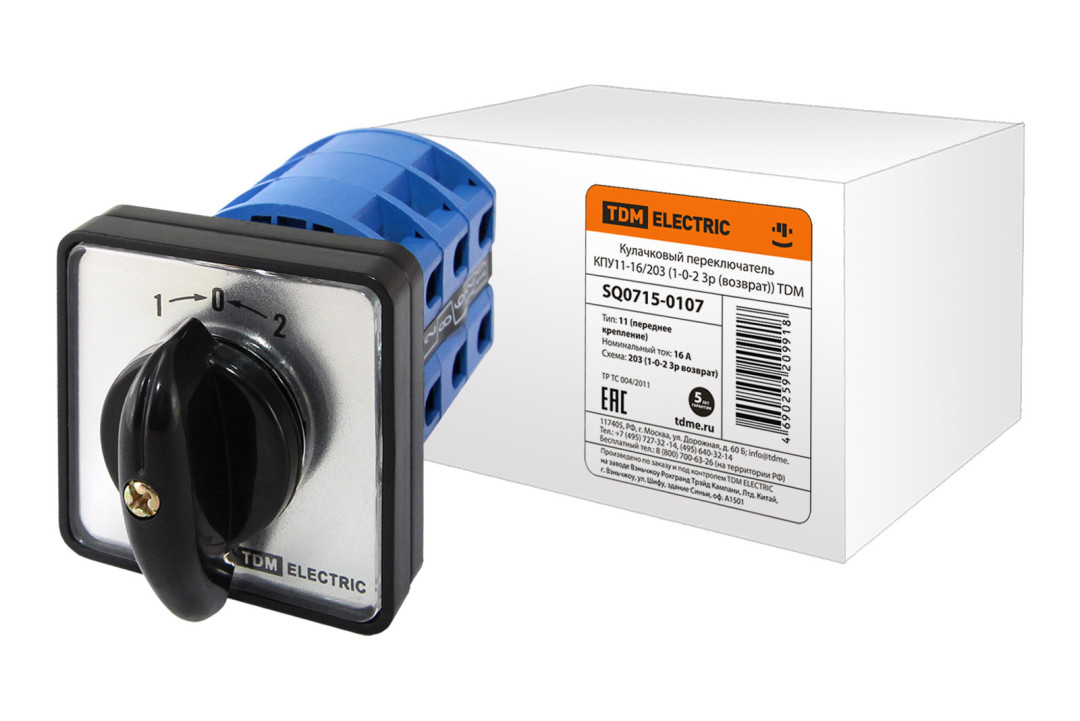

КПУ11-16/203 (1-0-2 3р (возврат)) TDM

Назначение

Для управления и коммутации электрической нагрузки, схем управления и др.

Применение

Как коммутационный элемент в щитах постоянного и переменного токов.
В щитах управления АВР, двигательной нагрузкой, управления освещением, аварийного выключения, управление режимами для ТП.
Управление агрегатами и всевозможными приводами секционных выключателей, разъединителей, заземлителей на подстанциях.
Переключение режима работы трансформатора в сварочном оборудовании.
Управление режимами работы ТЭНов в нагревательном оборудовании.

Материалы

Применение на контактах композита серебро-оксид кадмия позволяет использовать переключатели для прямого управления мощными электрическими нагрузками.
Бокс переключателей КПУ изготовлен из негорючего самозатухающего пластика.

Конструкция

Переключатель исполнения КПУ11 монтируется на переднюю панель щитка 4-мя болтами.
Переключатель исполнения КПУ38 в защитном боксе имеет степень защиты IP54 и крепится к монтажной поверхности задней стенкой.
Винтовые зажимы для подключения подводящих проводников обеспечивают их надежную фиксацию.
Крепление рукоятки и передней панели к корпусу одним болтом обеспечивает их быстрый съем и быстрый монтаж переключателя на переднюю панель щитка.

Преимущества

Из широкого ассортимента разработанных коммутационных схем сейчас в ассортименте представлены 37 наиболее ходовых схем, которые покрывают 95% потребностей рынка;
Потребитель имеет возможность приобрести отдельно защитный бокс IP54 для переключателей и собрать самостоятельно переключатель в боксе
В ассортименте имеются переключатели для ампермеров (1 исполнение) и для вольтметров (3 исполнения), которые позволяют при помощи однофазного измерительного прибора и данного переключателя проводить измерения токов и напряжений в трехфазных сетях
В ассортименте есть многопозиционные переключатели «0-1-2-3» и «0-1-2-3-4», которые могут применяться для переключения нагрузки на разные режимы работы
В ассортименте имеются КПУ с коммутационными схемами, характерными как для отечественных производителей (без перемычки между выходными контакта ми), так и для зарубежных производителей (с перемычкой между выходными контактами);
Ценa кулачковых переключателей TDM Electric ниже аналогов других отечественных и зарубежных производителей;

Структура условного обозначения

КПУ XX-XX/XXXX



           1     2        3



Переключатель кулачковый универсальный



1. Тип переключателя:



    11 – Встраиваемое исполнение с передним креплением



    38 – В защитном боксе IP54



2. Номинальный ток 10, 16, 25, 40, 63 А



3. Схема коммутации (программа переключения).


Таблица аналогов

TDM (КПУ)Апатор (4G)Волна (ПК)Кунцево-Электро (ПП53)KEAZ – Курск (ПП53)ABB (OM, ON)
КПУ…114G…11ПК…3209ПП53…007ПП53…007ONW3PB
КПУ…154G…15ПП53…010ПП53…010ONSEA10PB
КПУ…514G…51ПК…0134ПП53…020ПП53…020OMU1…, ONU1…
КПУ…524G…52ПК…2144ПП53…021ПП53…021OMU2…, ONU2…
КПУ…534G…53ПК…3194ПП53…022ПП53…022OMU3…, ONU3…
КПУ…544G…54ПП53…024ПП53…024OMWS1…, ONWS1…
КПУ…554G…55ПП53…025ПП53…025OMWS2…, ONWS2…
КПУ…564G…56ПК…3172ПП53…026ПП53…026OMWS3…, ONWS3…
КПУ…674G…67ПК…2151ПП53…018ПП53…018OMV3PB, ONV3PB
КПУ…684G…68ПК…2141ПП53…017ПП53…017
КПУ…754G…75ПК…4177ПП53…023ПП53…023OMU4…, ONU4…
КПУ…984G…98ПП53…019ПП53…019ONAU32PB
КПУ…1084G…108ПК…2089ПП53…164 ONSO31
КПУ…1244G…124ПК…3118ONSO32
КПУ…1364G…136ПК…5107ONSO3
КПУ…1464G…146ПП53…187ONSO34
КПУ…1094G…109ПК…2091OMSO41
КПУ…1254G…125ПК…4170OMSO42
КПУ…1374G…137ПК…6066OMSO43
КПУ…1474G…147
КПУ…2014G…201ПК…2131ПП53…161OMURR1, ONURR1
КПУ…2024G…202ПК…3018ПП53…162 ONURR2
КПУ…2034G…203ПП53…163OMURR3, ONURR1
КПУ…2044G…204ПП53…119
КПУ…2054G…205
КПУ…2064G…206
КПУ…01014G…516ПК…0101ПП53…079ПП53…079
КПУ…01024G…519ПК…0102ПП53…047ПП53…047
КПУ…01034G…91ПК…0103ПП53…080 ПП53…080OMA2…, ONA2…
КПУ…01154G…90ПК…0115ПП53…081ПП53…081 OMA1…, ONA1…
КПУ…20014G…2029ПК…2029ПП53…044ПП53…044
КПУ…20374G…92ПК…2037ПП53…062ПП53…062 OMA4…, ONA4…
КПУ…20794G…2079ПК…2079ПП53…043ПП53…043
КПУ…20984G…10ПК…2098ПП53…002ПП53…002 OMA3…, ONA3…
КПУ…30314G…3031ПК…3031ПП53…058ПП53…058
КПУ…31864G…66ПК…3186ПП53…101OMV3
КПУ…40284G…4028ПК…4028
