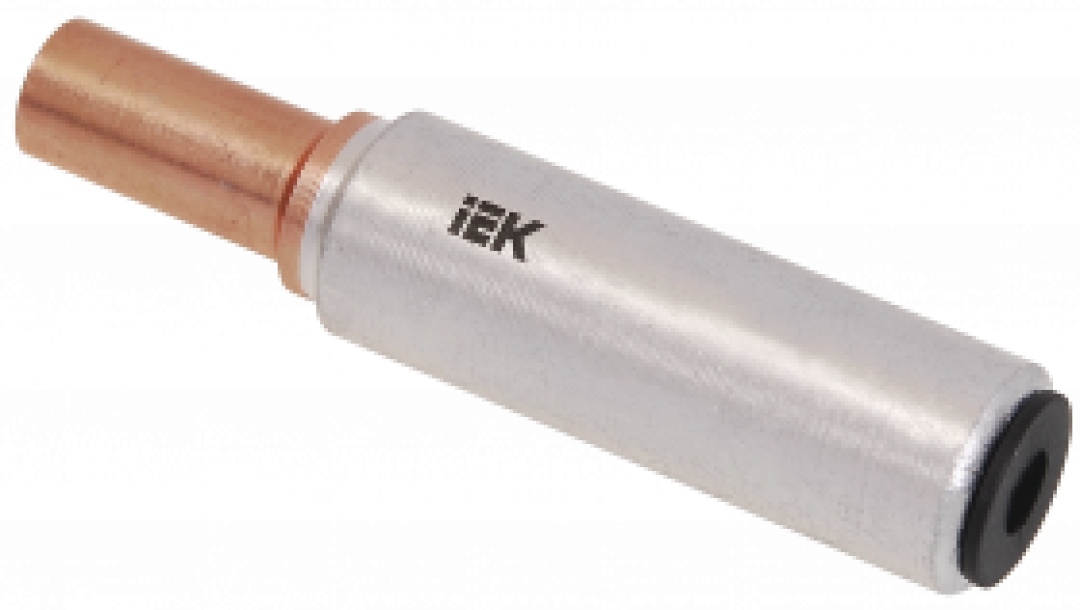

Гильза ГМА-16/25 медно-алюминиевая соединительная IEK

Гильзы медно-алюминиевые ГМА предназначены для соединения медного проводника с алюминиевым различных сечений.
Гильзы ГМА со стороны алюминия снабжены колпачком, который защищает внутреннюю часть гильзы от образования оксидной пленки, негативно влияющей на проводимость места соединения гильзы и кабеля.
Сечение соединяемых проводников из меди или алюминия определяется маркировкой гильзы. Первая цифра в маркировке указывает сечение медного проводника, следующая после знака дроби - сечение алюминиевого проводника. Например, гильза ГМА-16/25 позволяет соединить проводники из меди сечением 16 мм2 и алюминия сечением 25 мм2.
Гильзы ГМА со стороны алюминия снабжены колпачком, который защищает внутреннюю часть гильзы от образования оксидной пленки, негативно влияющей на проводимость места соединения гильзы и кабеля.
Все гильзы серии ГМА проходят обязательную проверку на излом в месте соединения меди и алюминия - это определяет высокую надежность и качество выпускаемой продукции.
Технические характеристики
Материал: Алюминий / Медь
Диапазон напряжения: До 10 кВ
Длина: 72.5 мм
Наруж диаметр: 16.0 мм
Внутр диаметр 1: 6.4 мм
Внутр диаметр 2: 5.5 мм
Диапазон рабочих температур: -60...+50 °C
Назначение или область применения: Прочее
Глибина отв под кабель слевой стороны: 43.0 мм
Глибина отв под кабель справой стороны: 20.0 мм
Мин осевая разрушающая нагрузка: 0.90 кН
