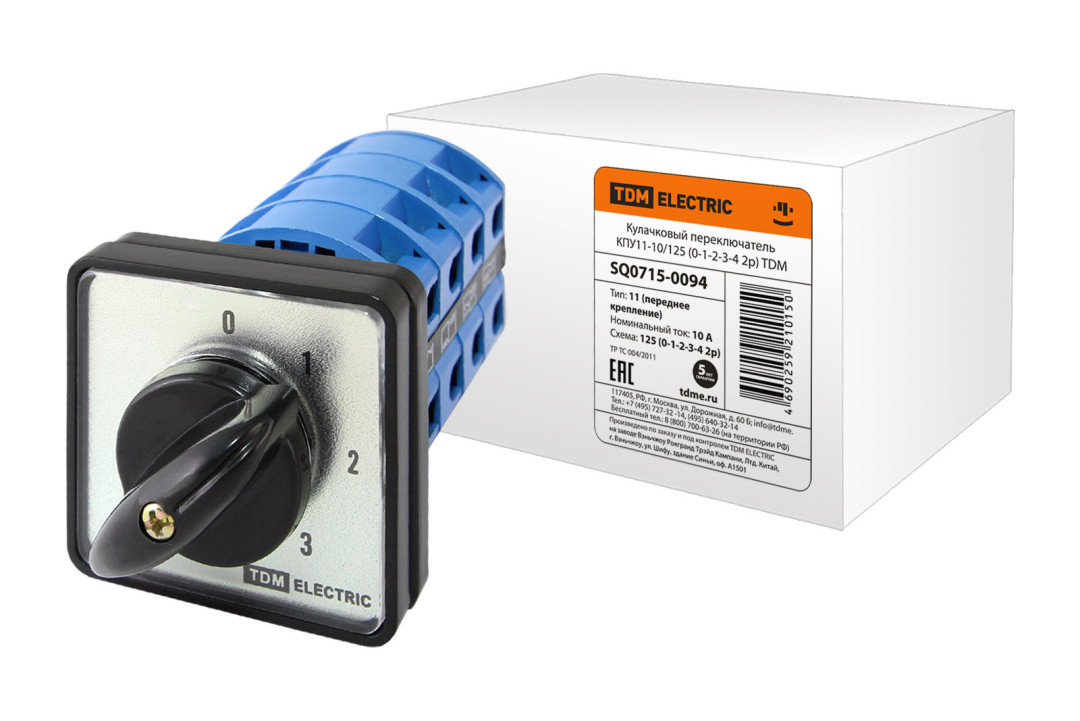

КПУ11-10/125 (0-1-2-3-4 2р) TDM

Назначение

Для управления и коммутации электрической нагрузки, схем управления и др.

Применение

Как коммутационный элемент в щитах постоянного и переменного токов.
В щитах управления АВР, двигательной нагрузкой, управления освещением, аварийного выключения, управление режимами для ТП.
Управление агрегатами и всевозможными приводами секционных выключателей, разъединителей, заземлителей на подстанциях.
Переключение режима работы трансформатора в сварочном оборудовании.
Управление режимами работы ТЭНов в нагревательном оборудовании.

Материалы

Применение на контактах композита серебро-оксид кадмия позволяет использовать переключатели для прямого управления мощными электрическими нагрузками.
Бокс переключателей КПУ изготовлен из негорючего самозатухающего пластика.

Конструкция

Переключатель исполнения КПУ11 монтируется на переднюю панель щитка 4-мя болтами.
Переключатель исполнения КПУ38 в защитном боксе имеет степень защиты IP54 и крепится к монтажной поверхности задней стенкой.
Винтовые зажимы для подключения подводящих проводников обеспечивают их надежную фиксацию.
Крепление рукоятки и передней панели к корпусу одним болтом обеспечивает их быстрый съем и быстрый монтаж переключателя на переднюю панель щитка.

Преимущества

Из широкого ассортимента разработанных коммутационных схем сейчас в ассортименте представлены 37 наиболее ходовых схем, которые покрывают 95% потребностей рынка;
Потребитель имеет возможность приобрести отдельно защитный бокс IP54 для переключателей и собрать самостоятельно переключатель в боксе
В ассортименте имеются переключатели для ампермеров (1 исполнение) и для вольтметров (3 исполнения), которые позволяют при помощи однофазного измерительного прибора и данного переключателя проводить измерения токов и напряжений в трехфазных сетях
В ассортименте есть многопозиционные переключатели «0-1-2-3» и «0-1-2-3-4», которые могут применяться для переключения нагрузки на разные режимы работы
В ассортименте имеются КПУ с коммутационными схемами, характерными как для отечественных производителей (без перемычки между выходными контакта ми), так и для зарубежных производителей (с перемычкой между выходными контактами);
Ценa кулачковых переключателей TDM Electric ниже аналогов других отечественных и зарубежных производителей;

Структура условного обозначения

КПУ XX-XX/XXXX



           1     2        3



Переключатель кулачковый универсальный



1. Тип переключателя:



    11 – Встраиваемое исполнение с передним креплением



    38 – В защитном боксе IP54



2. Номинальный ток 10, 16, 25, 40, 63 А



3. Схема коммутации (программа переключения).
